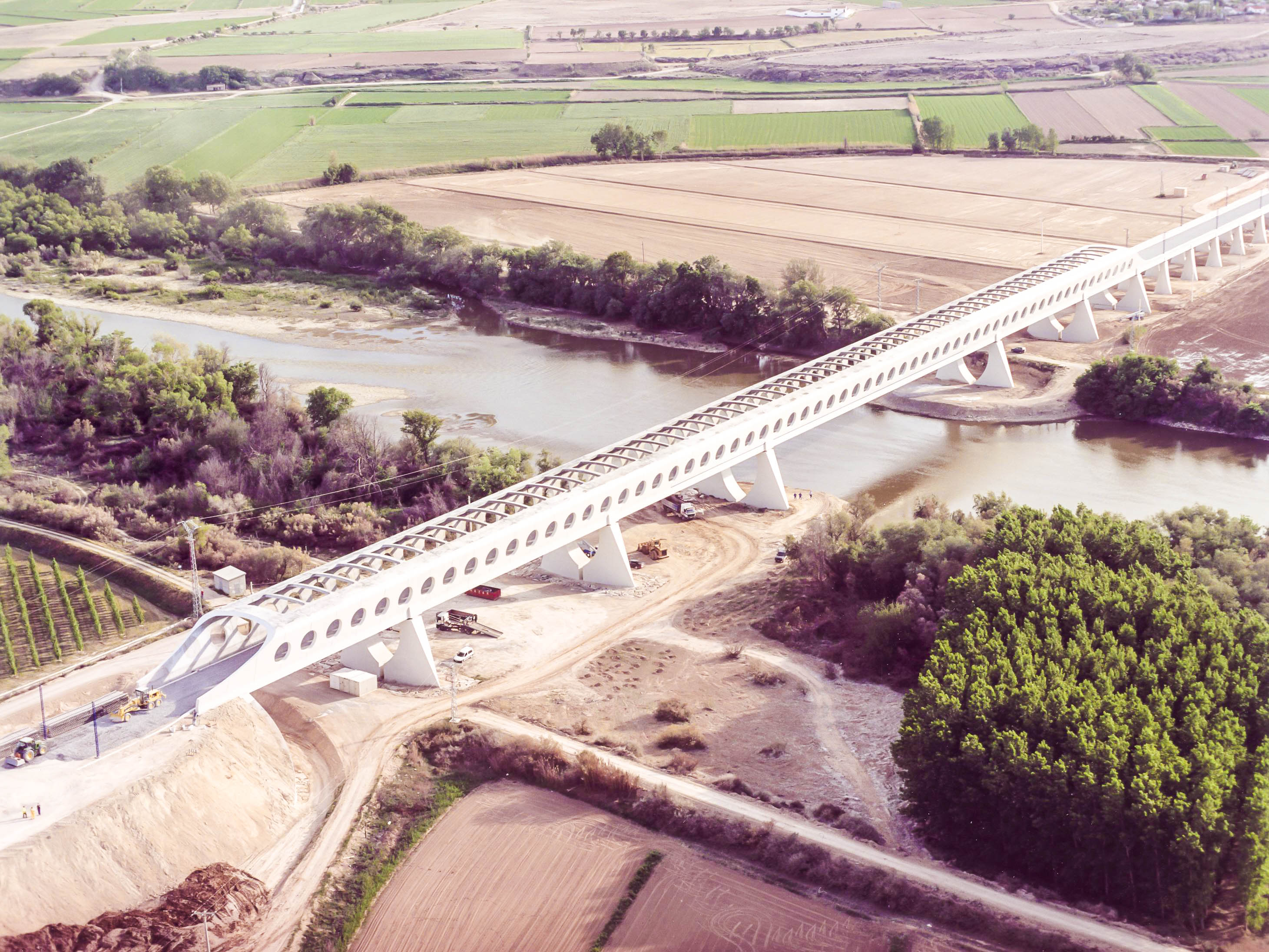

El puente sobre el río Ebro tiene 546m de longitud, y está constituido por un puente principal de 384 m de longitud y vanos de 42 m + 60 m +120 m + 2×60 m + 42 m. y además un viaducto de acceso, en la margen derecha, formado por un vano de 16 m + 6 vanos de 24 m.

AveEbro-2

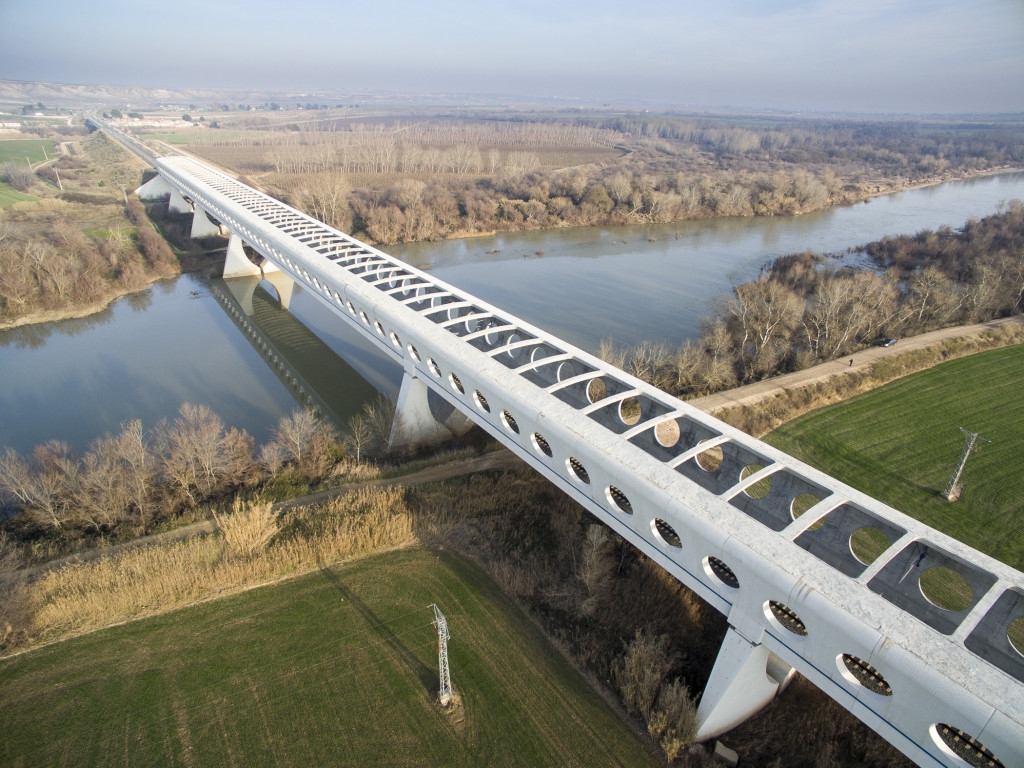

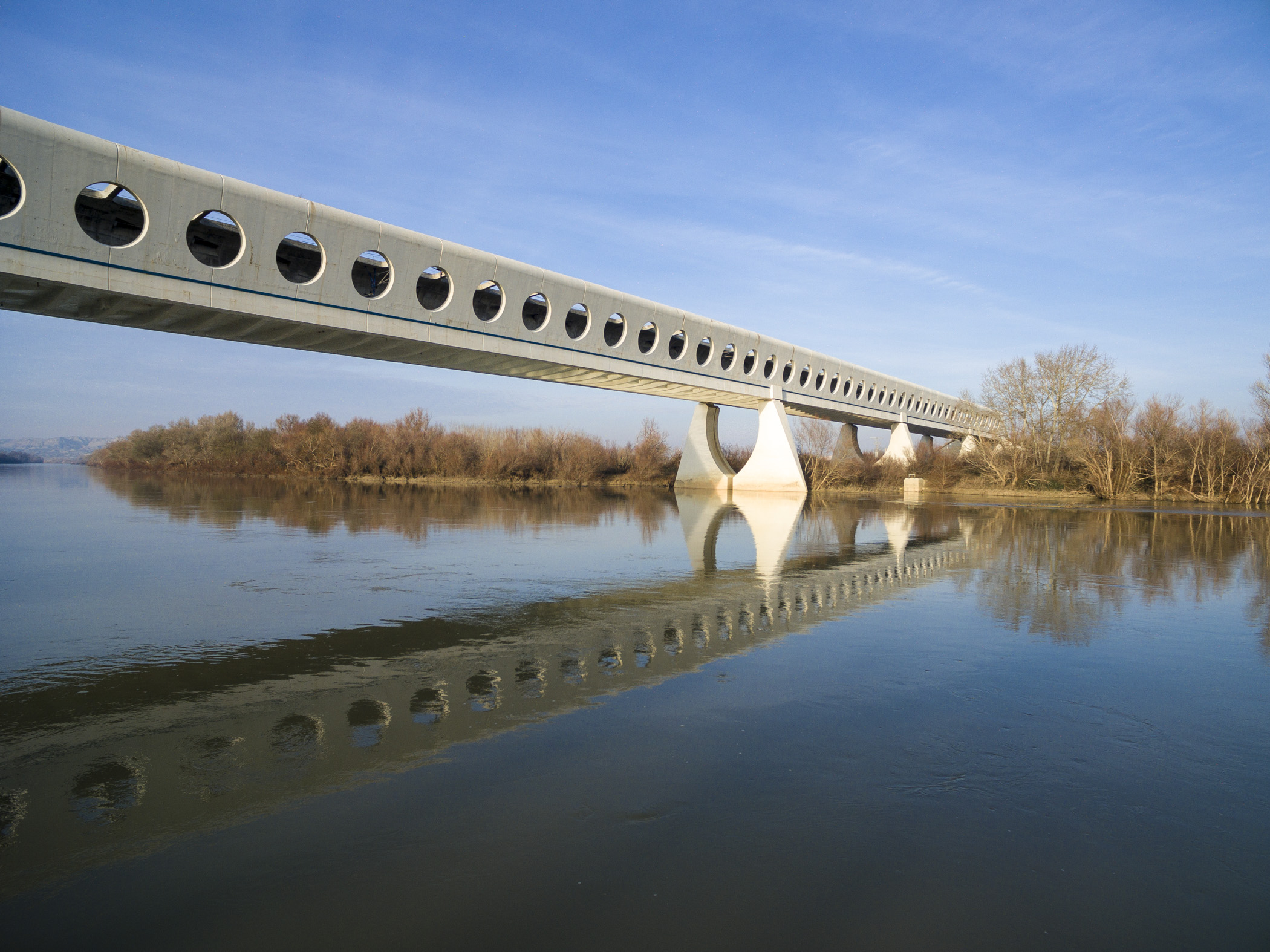

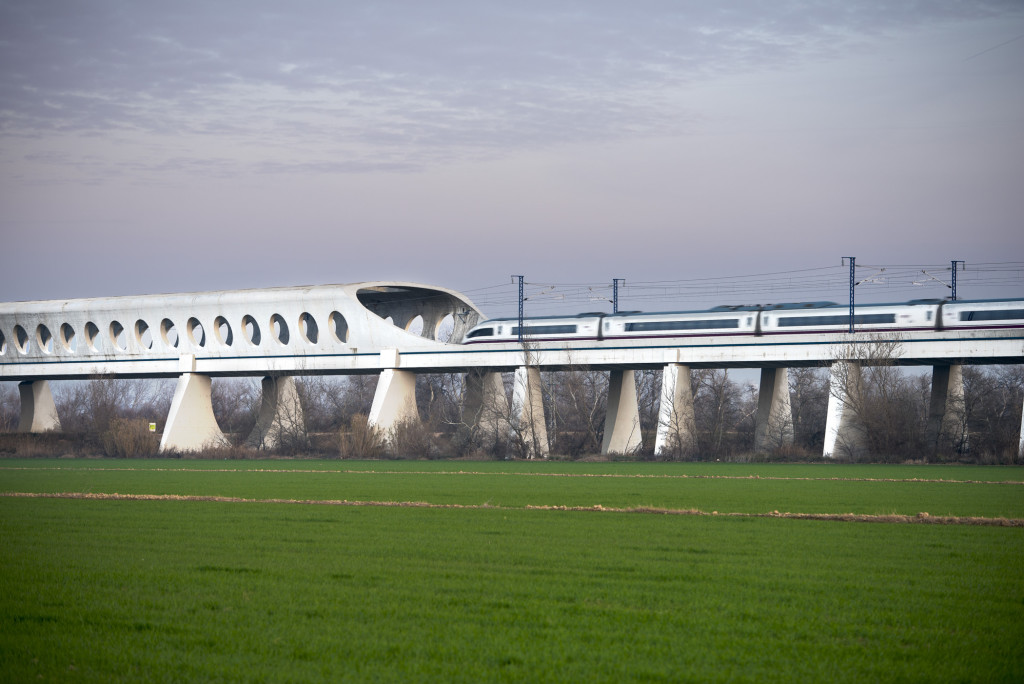

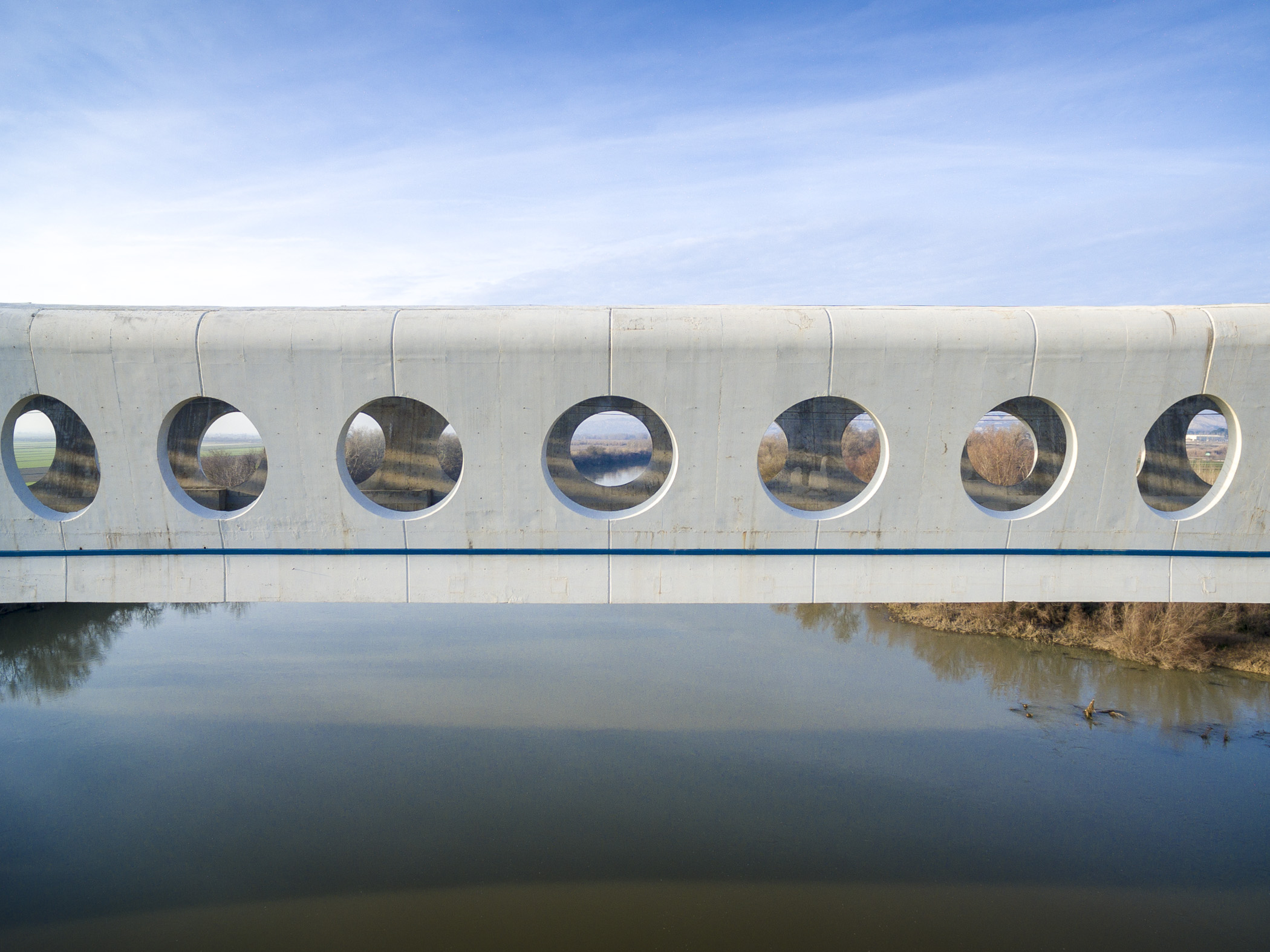

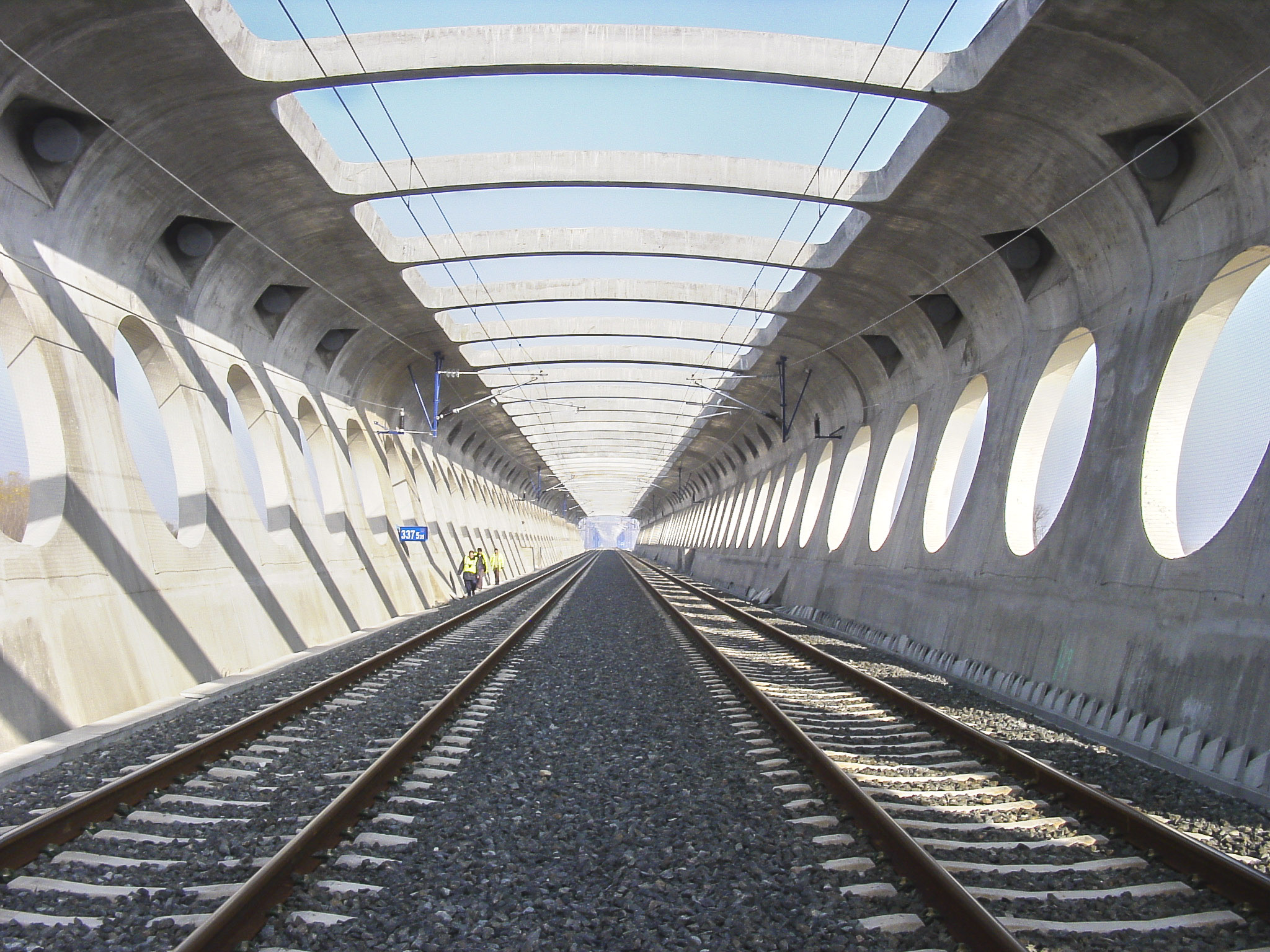

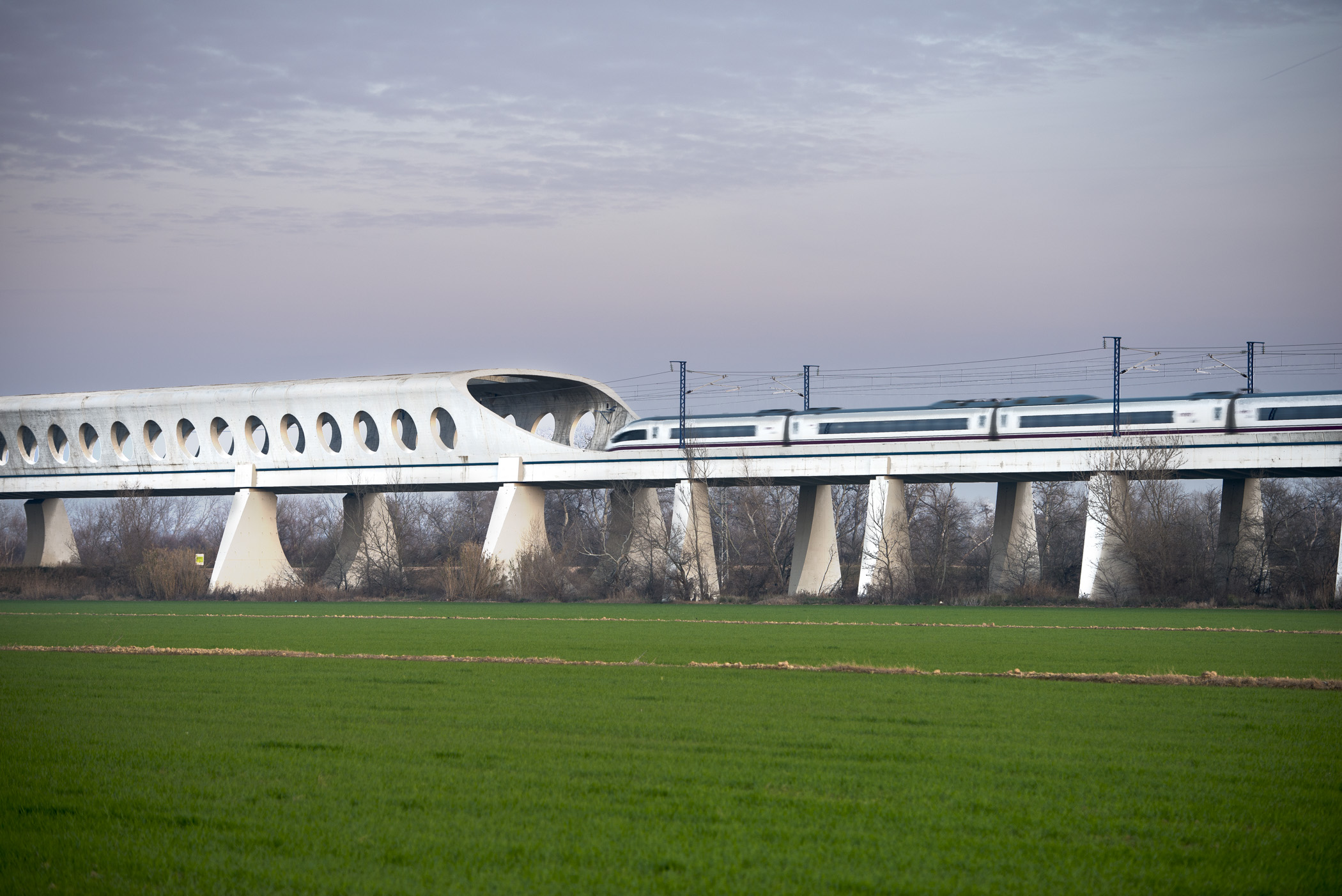

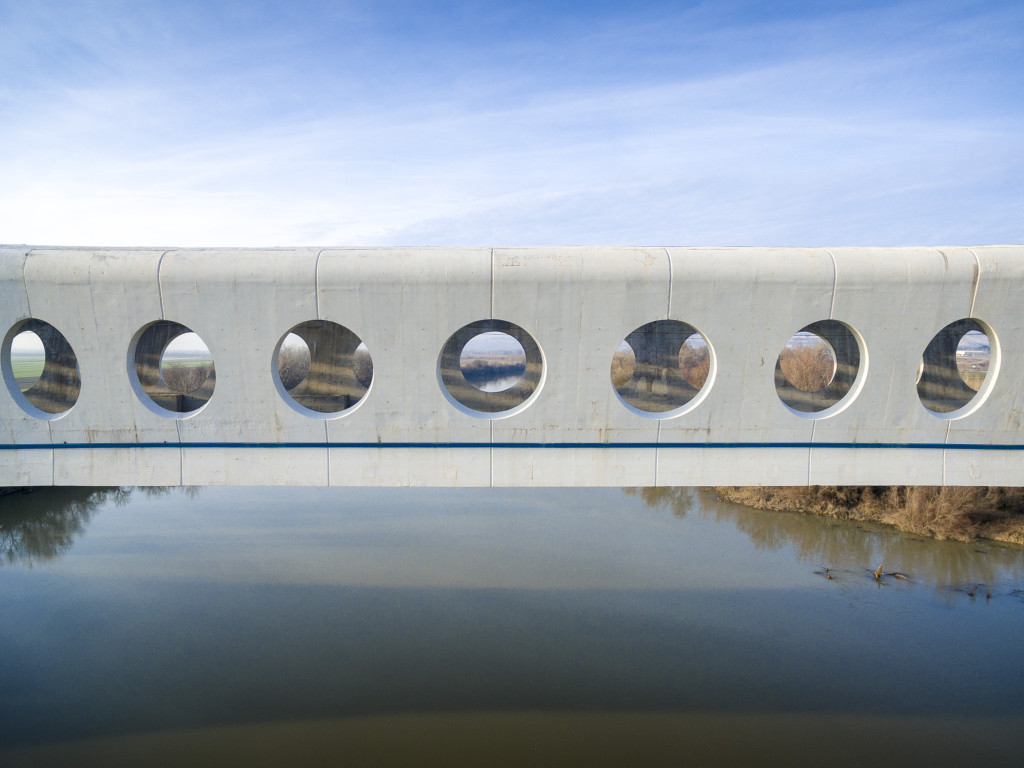

Es un viaducto singular, pues el tramo principal está constituido por una gran viga cajón, Vierendel, donde penetra el tren. Tiene un canto total de 9,15 m y las almas están aligeradas por orificios circulares de 3,8 m de diámetro, separados entre sí 6,00. La sección transversal tiene una ligera forma trapecial con 13,7 m en la base y 16,56 m en la parte superior. La cubierta también esta aligerada, estando la parte central constituida por una serie de costillas transversales separadas también 6,0 m.
