El puente Platanito se encuentra en la carretera Durango – Mazatlán en el estado de Durango, México.

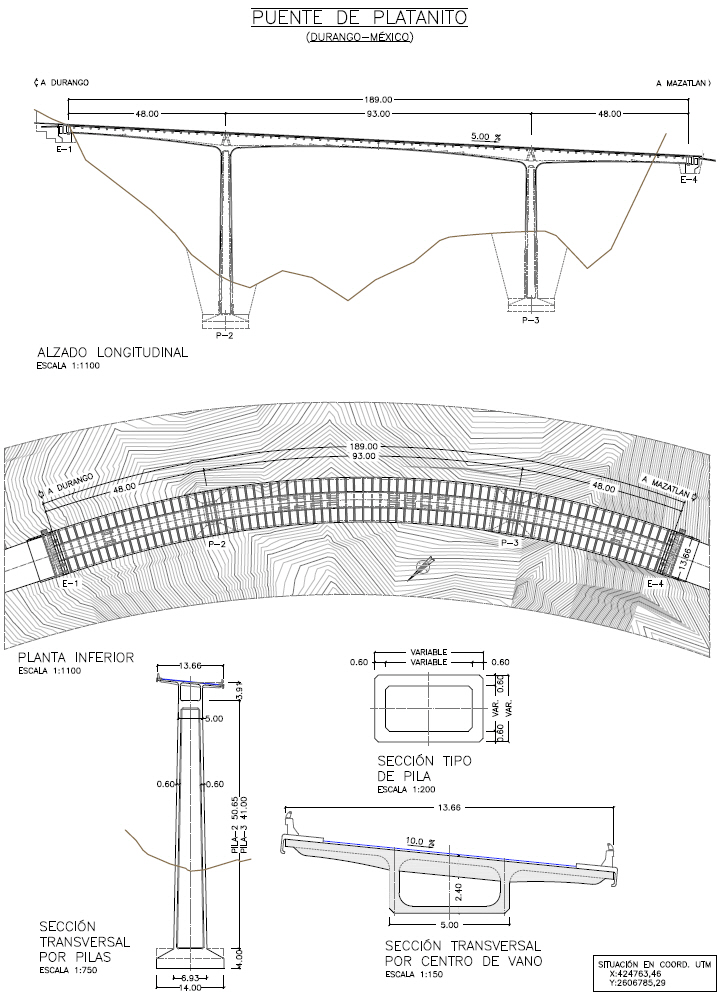

El puente tiene una longitud total de 189 m y un trazado curvo en planta con un radio de 269 m. La distribución de luces es 48+93+48 m y se construyó por voladizos sucesivos. Tiene un ancho de 13,6 m, para albergar dos carriles de circulación.

Platanito-8

El tablero está formado por un cajón de hormigón de 5 m de ancho y canto variable, de 3,9 m en pilas y 2,4 m en centro de vano. El peralte transversal es del 10%, se ha optado por dejar el fondo del cajón horizontal generando almas de diferente altura.

Platanito-7

Las pilas tienen unas alturas de 50,7 y 41,0 m. Su sección es rectangular hueca. El tablero está empotrado en las pilas y con libertad de movimiento longitudinal en los apoyos de los estribos. La resistencia al sismo del puente se consigue mediante el pórtico formado por las pilas y el tablero.

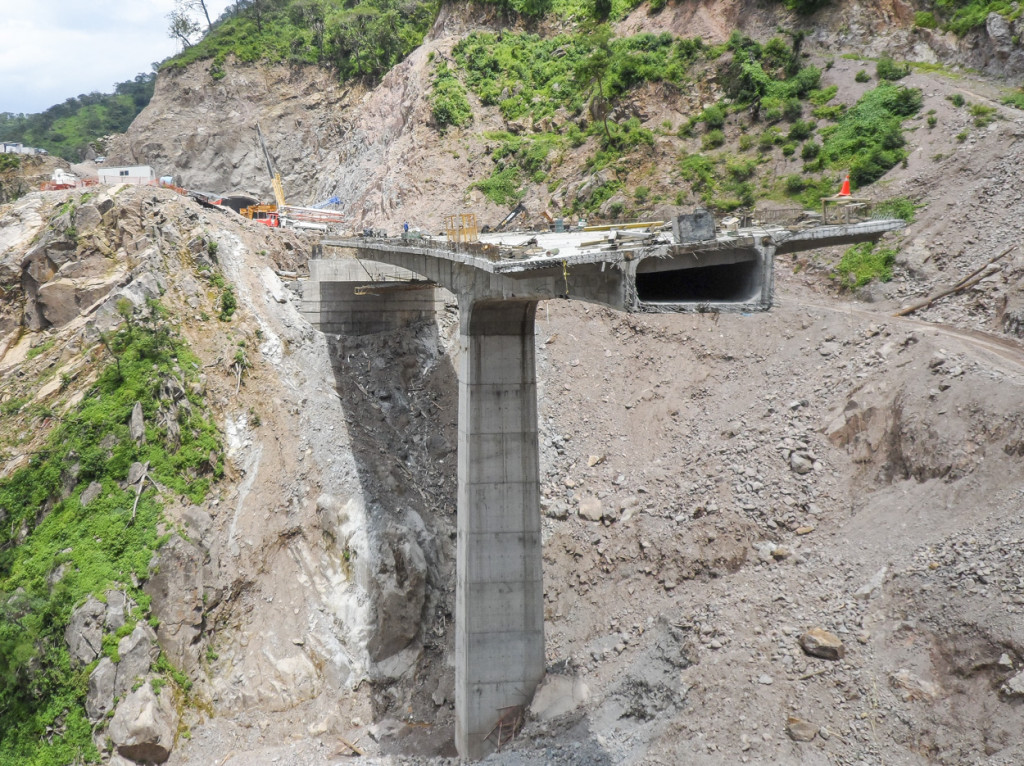

La construcción del viaducto se hizo mediante voladizos sucesivos, mediante dovelas hormigonadas insitu de 5 m de longitud.
