Se trata del enlace entre dos autopistas que se realiza sobre el río Cadagua y dos vías de ferrocarril en unas laderas escarpadas.

El enlace consta de tres grandes puentes, dos de ellos se desdoblan en dos para atender a los enlaces y un tercer puente es muy curvo y de gran anchura. Los viaductos que se desdoblan tienen unas anchuras entre 18,0 m. y 21,0 m. y los ramales que se desdoblan, tienen 13,8 m. Su longitud está alrededor de  637,42 m. uno y 678,7 m. el otro.

OLYMPUS DIGITAL CAMERA

Las luces de los viaductos y ramales tienen 80 m. en los últimos vanos y vanos intermedios tipo de 100 m. de luz, variando entre 100 m., 116m., 102,84 m. y 104.2 m. La sección transversal son cajones mixtos de canto constante igual a 4,42 m. y losas de hormigón superior de 0,275 m. que se ramifican como lo hacen los ramales.

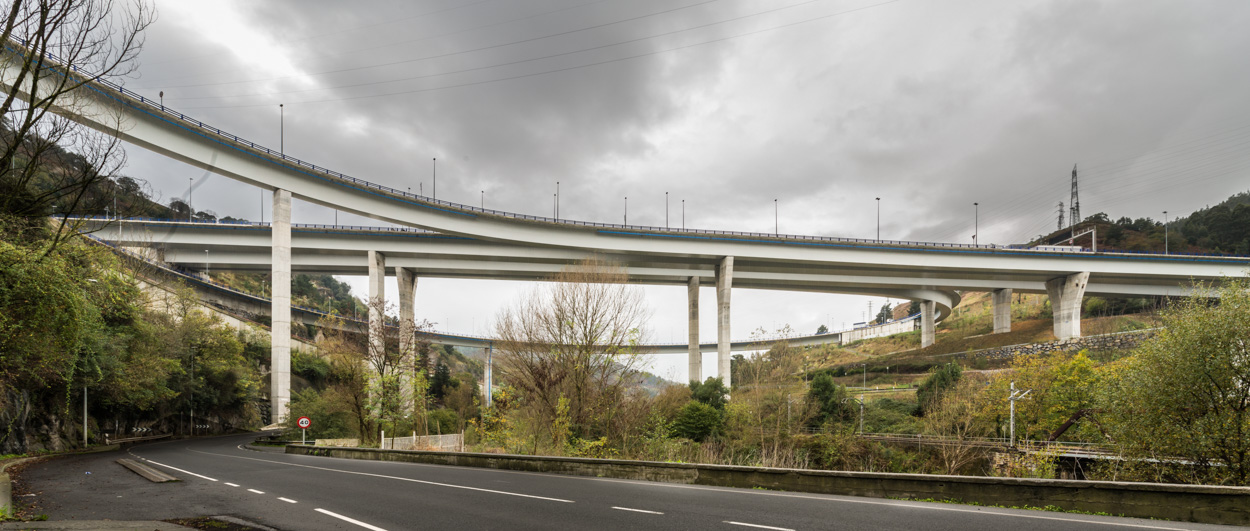

Cadagua-5

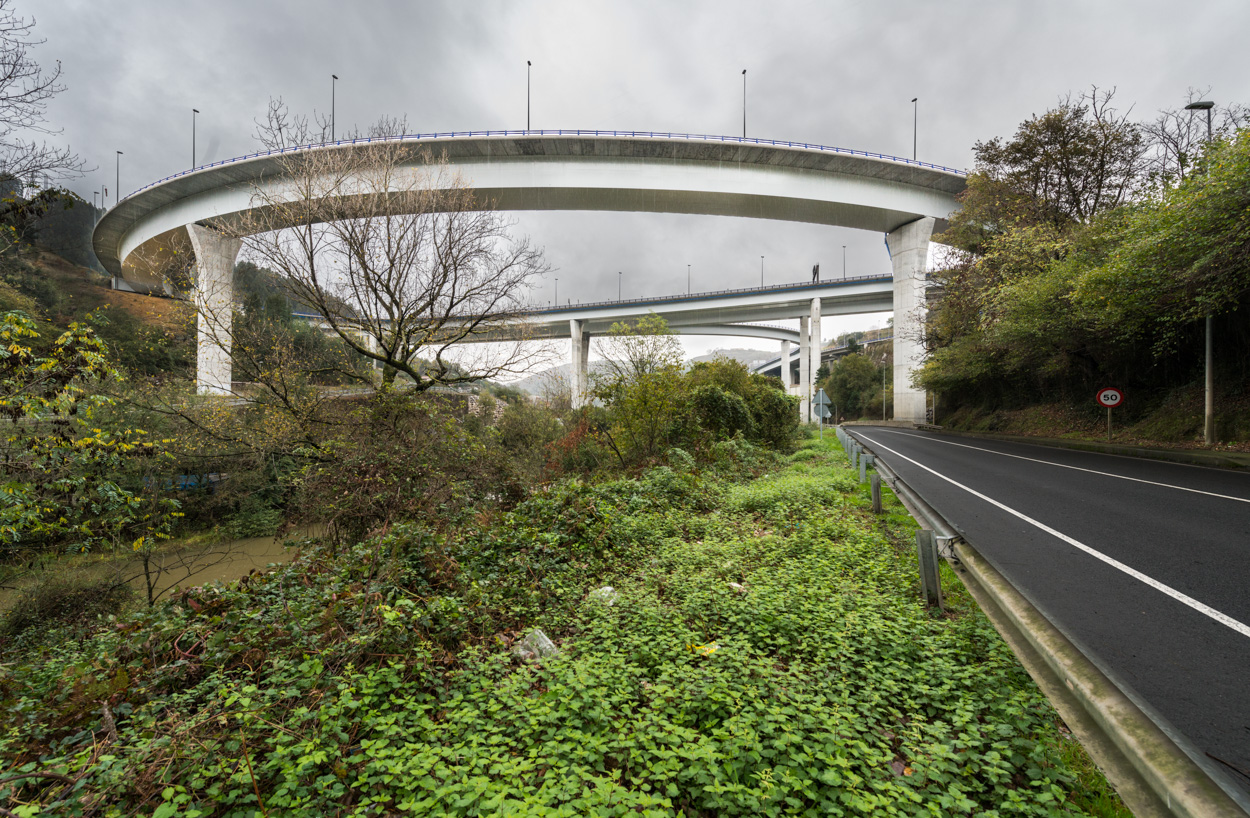

Cadagua-6

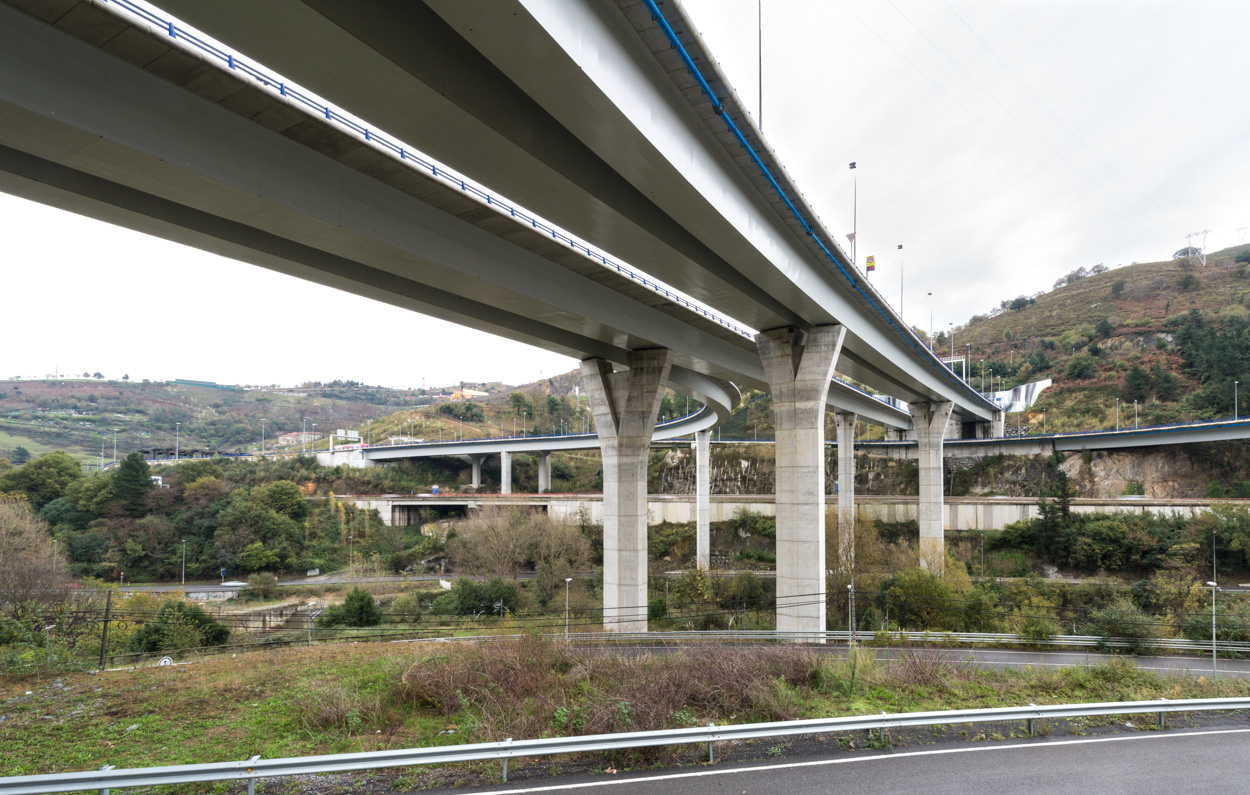

Cadagua-3
